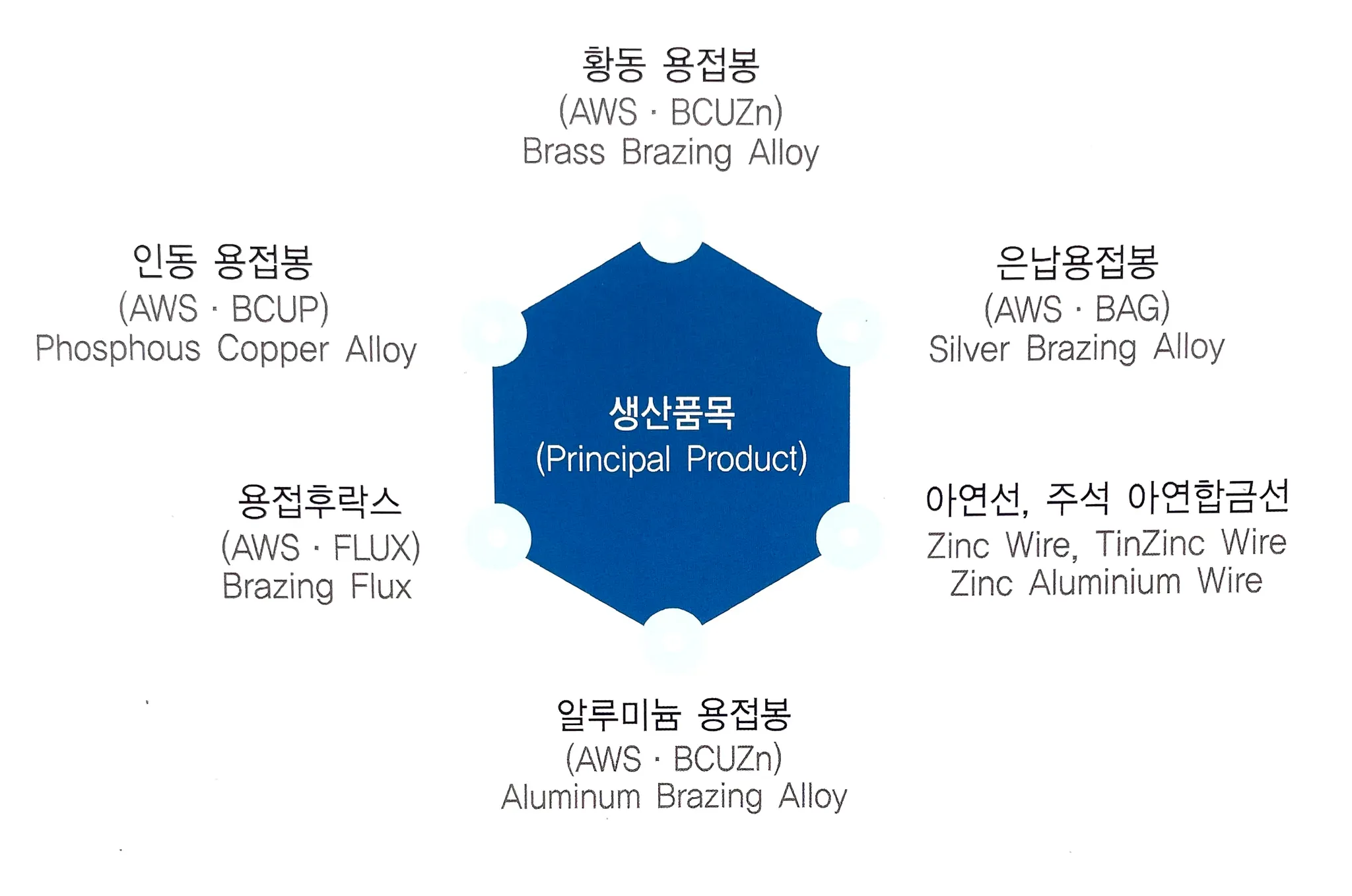

생산 품목 (Principal Product)
용접개론
저온 용접이란 금속과 금속을 접합 시키는 방법으로 모재(접합금속)의 녹는 온도보다 낮은 온도에서 녹는(융융온도) 금속으로 연결 부위에 금속을 용착시켜 접합 시키는 방법이다.
용접재의 선택방법
•
경제성 : 은합금의 경우 고가이므로 은 함유량과 사용조건을 고려하여 주십시오.
•
환경성 : 가급적 유해성분물질인 납, 카드륨 등이 함유된 용접재는 사용하지 마십시오.
•
기계적특징 : 인장강도, 파열강도, 전기전도도, 부식성, 사용온도 등을 고려하여 설계하십시오.
•
기타 : 용접자세, 가열방법 등을 고려하십시오.
용접시의 주의사항
•
과열은 피하여 주십시오.
•
적절한 보호장구를 착용하십시오.
•
주변에 인화물 및 가연물은 제거하여 주십시오.
•
통풍 및 환기가 충분하도록 유지 하십시오.

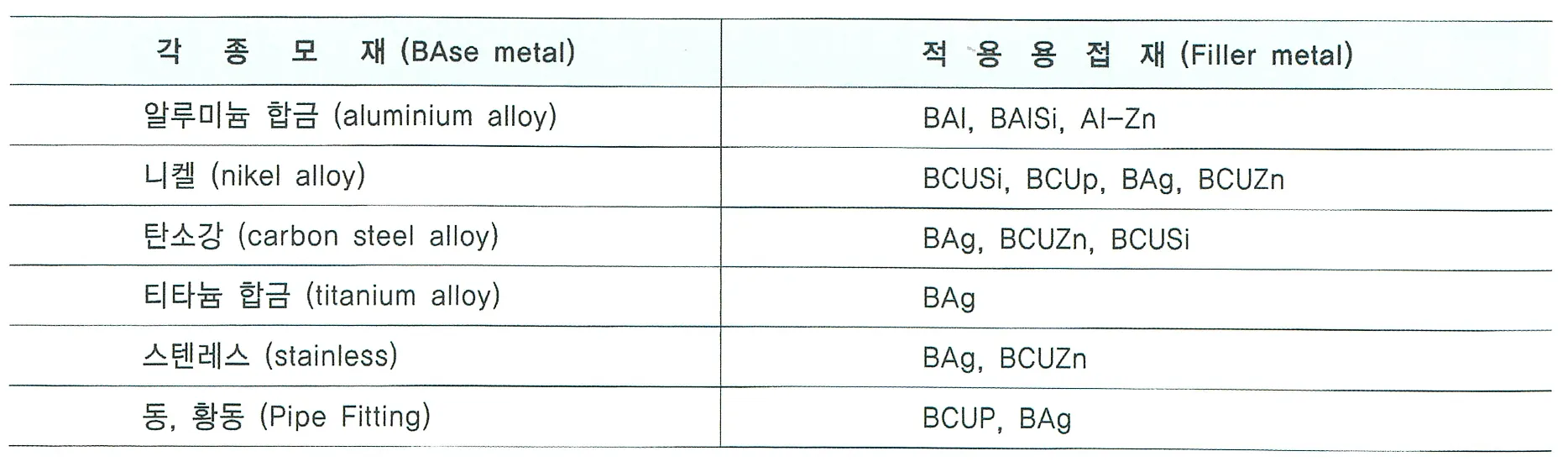

각종 모재와 적용 용접재
규종격에 의한 분류

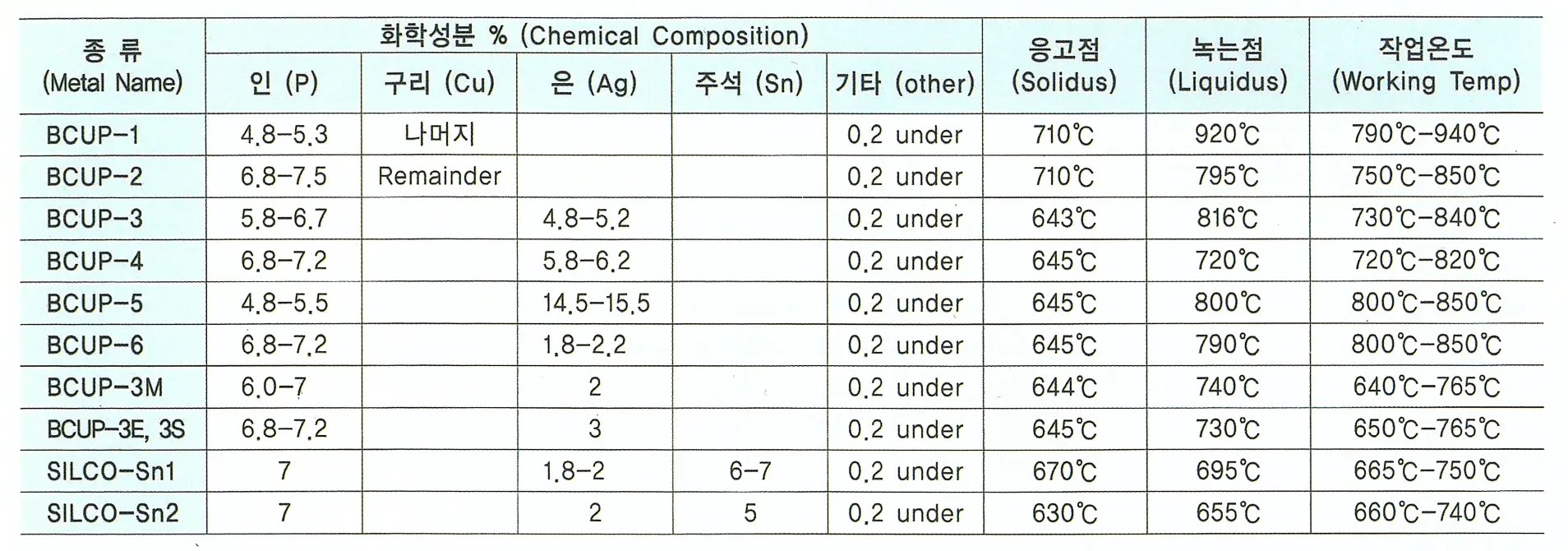

인동용접봉
Cd, Pb, Cr, Hg Free standard Target : AWS BCUP / Series

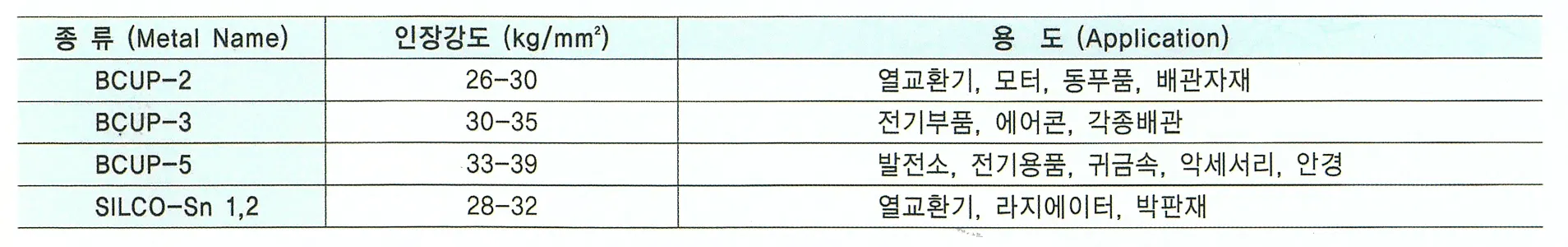

물성의 용도
인동용접재의 특성
인동용접재는 구리, 인을 주체로 하고 은, 주석 등의 원소를 첨가한 합금으로 구리에 인을 첨가(4.5%~7.2%)하여 융점을 낮게하고, 은, 주석 등의 첨가로 유동성과 접착성, 기계적 성질을 향상 시킨 것입니다.
• 동과 동용접은 후락스가 필요 없습니다.
• 황동부속 용접시 과열과 불소화합물이 많은 후락스는 핀홀과 크랙이 발생되므로 유의하십시오
• 전기가 흐르는 부속은 BCUP-5(Ag15%)를 사용하십시오.
• 고압, 진동부위, 고온은 은 5%이상 사용하십시오.
• 동판재는 MIG, TIG로 용접하면 변형이 적고 표면이 미려합니다.

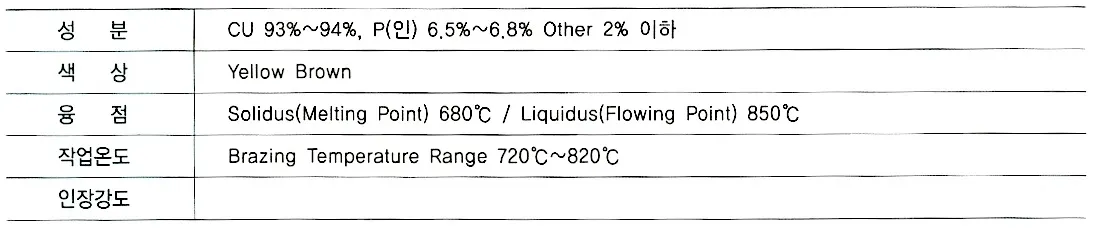

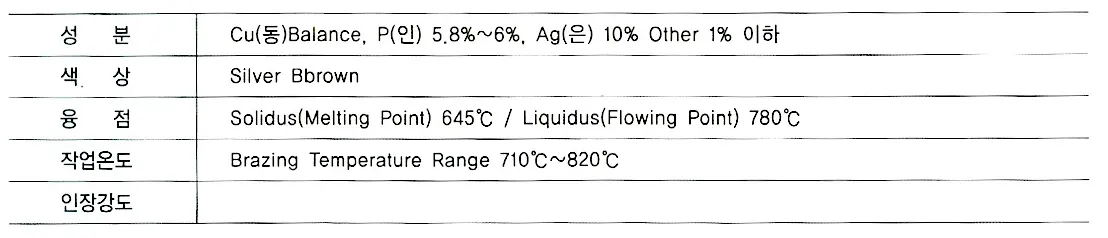

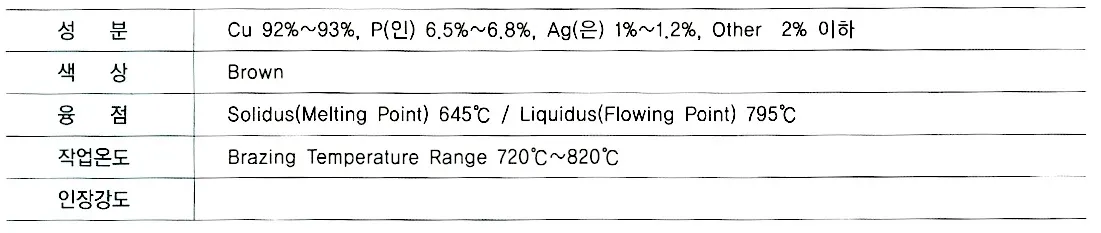

신합금 SF 인동용접봉
SF-0 (AWS Bcup-3S, Bcup-6 대용)
SF-1 (AWS Bcup-3 대용)
SF-5 (AWS Bcup-5 대용)

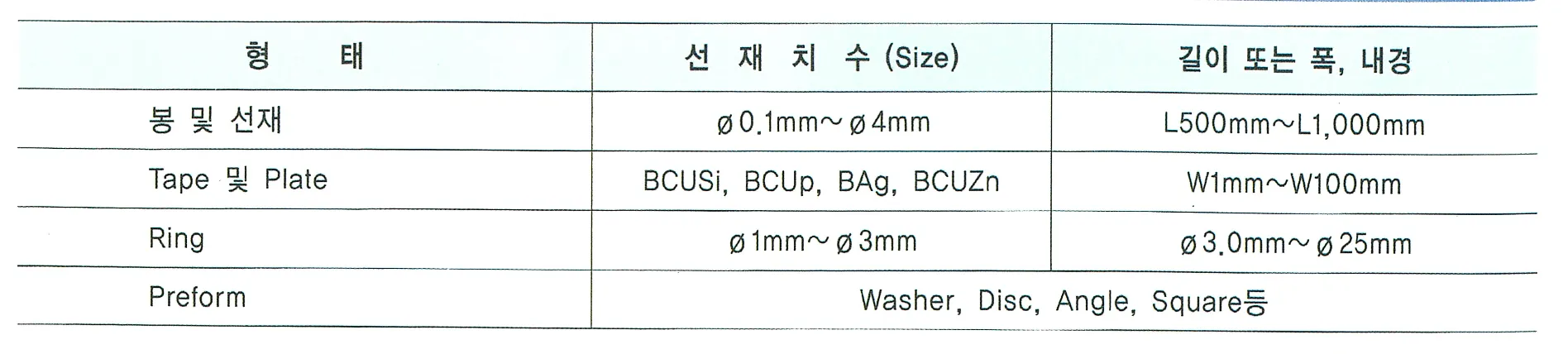

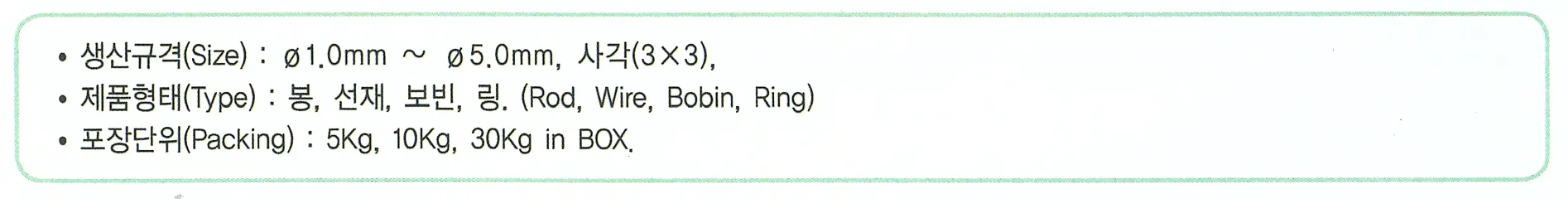

제품규격

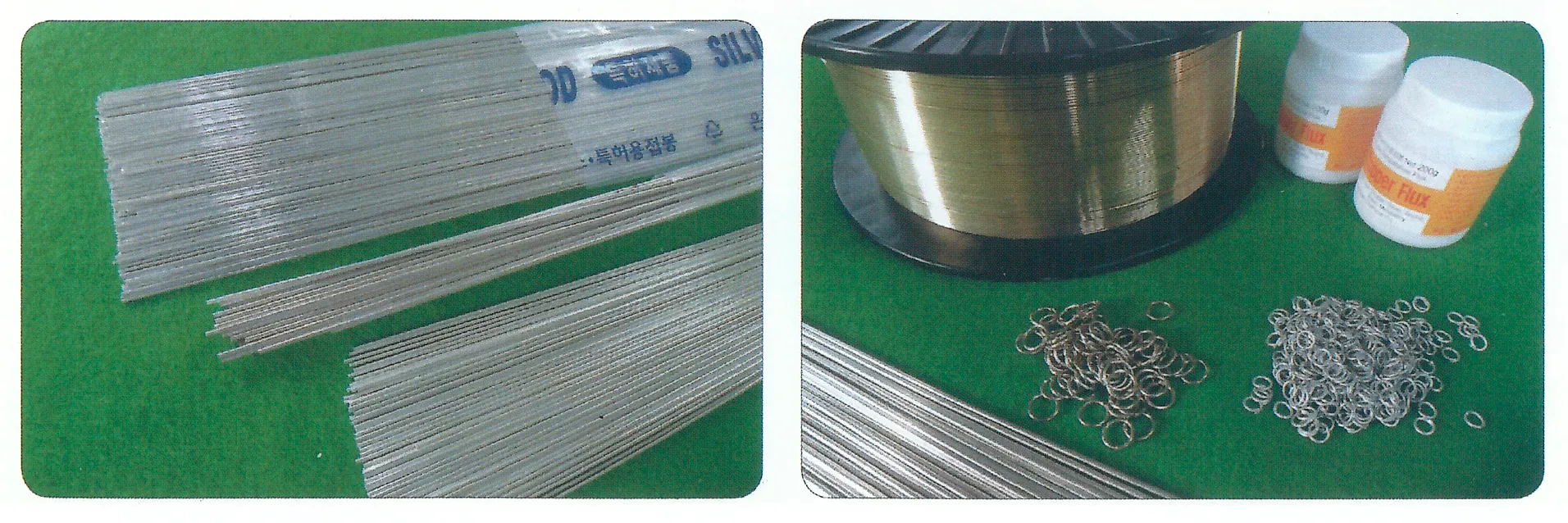

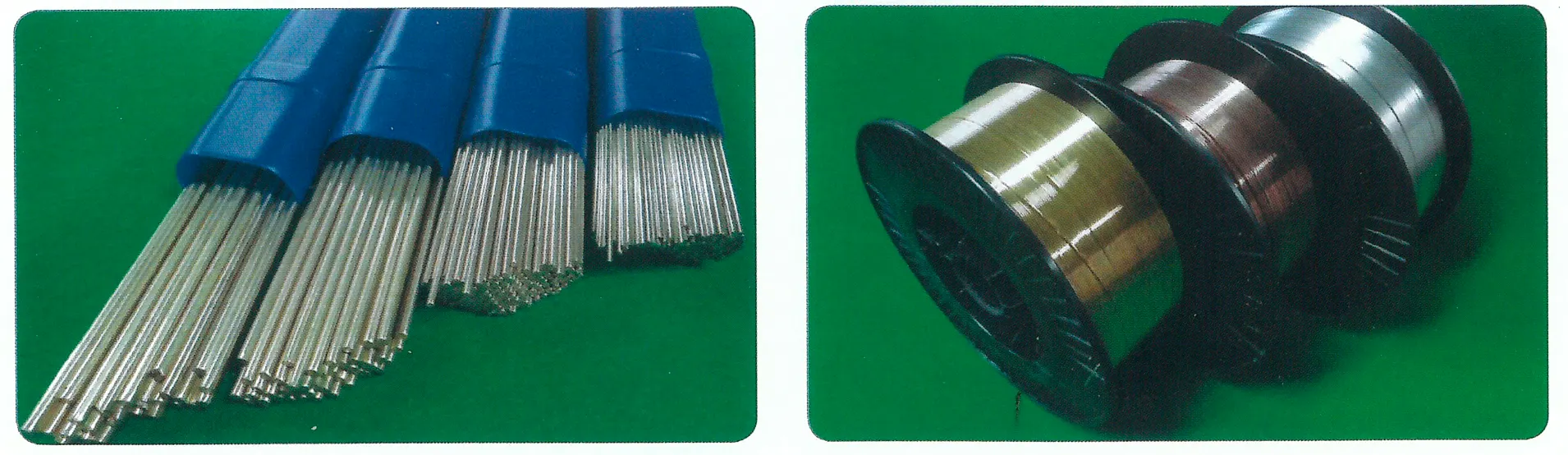

0.1mm~5.0mm Rod, Wire, Bobbin, Ring
•
SF-0, SF-1, SF-5 의 용접 특성
기존용접봉에 은의 특성을 대체한 신합금으로 특히 분배기의 황동부속과 동관 용접시 황동표면에서 흐름성이 탁월하여 작업시간 단축 및, 용접재 사용량에 변화가 없으므로 효과적이며 은시세에 큰 변화가 없어 경제적으로 유리함
•
SF-0, SF-1, SF-5 의 실험결과
◦
용접시험 : BCUP-3 Ag 5%와 비교시험시 용접성 동일
◦
수압실험 : 100kg 통과
◦
부식실험 : 염기성부식 통과
◦
시효성균열: (HEAT STRESS -30도~200도) 10년 통과
◦
생산물 배상 책임보험 : 10억
◦
용접후 CT 및 조직 검사 통과

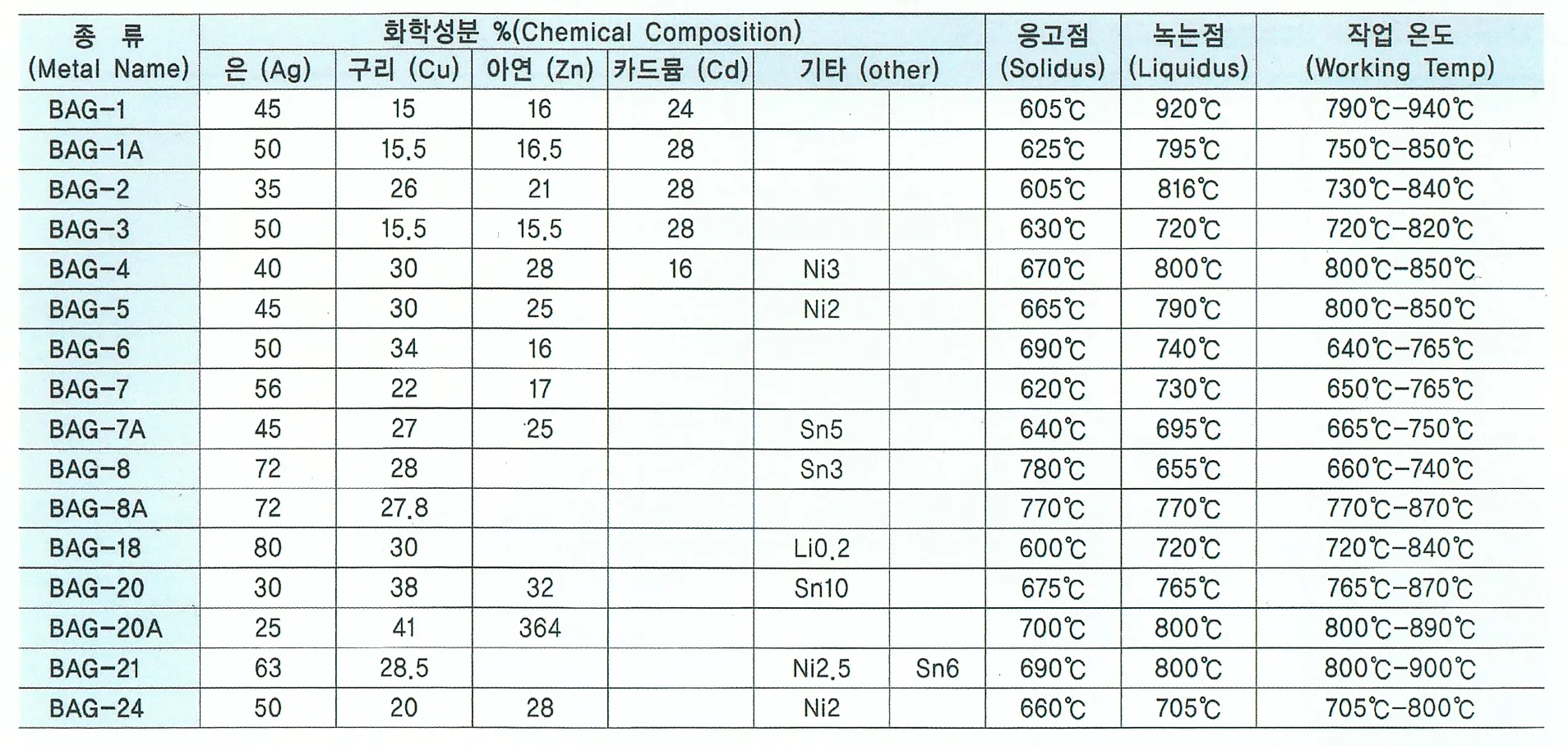

저온 은합금용접재 (Silver Brazing Filler Metals)

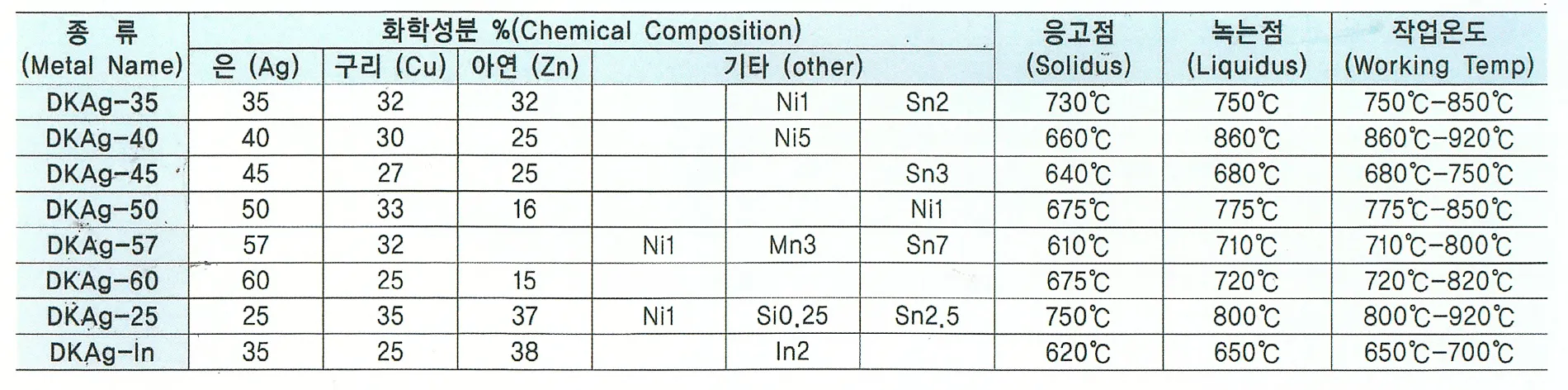

무공해 저온 은합금용접재
은합금용접재의 특성
은합금용접재(BAg)는 은(25%~70%), 구리, 아연을 주합금으로 융점을 최저로 낮게한 합금으로 은함량이 높으면 유동성과 접착성, 기계특성 등이 향상됩니다. 스텐, 철강, 주조강, 티탄강, 동합금등 알루미늄을 제외한 모든 재료용점에 가능합니다.
• 카드뮴이 함유된 용접봉은 용접시 카드뮴이 가스로 증발되어 인체에 치명적인 영향을 주므로 가급적 사용하지 마십시오.
• 은합량이 많은 것은 고가이므로 알맞는 규격의 용접재를 선택하여 사용하십시오.

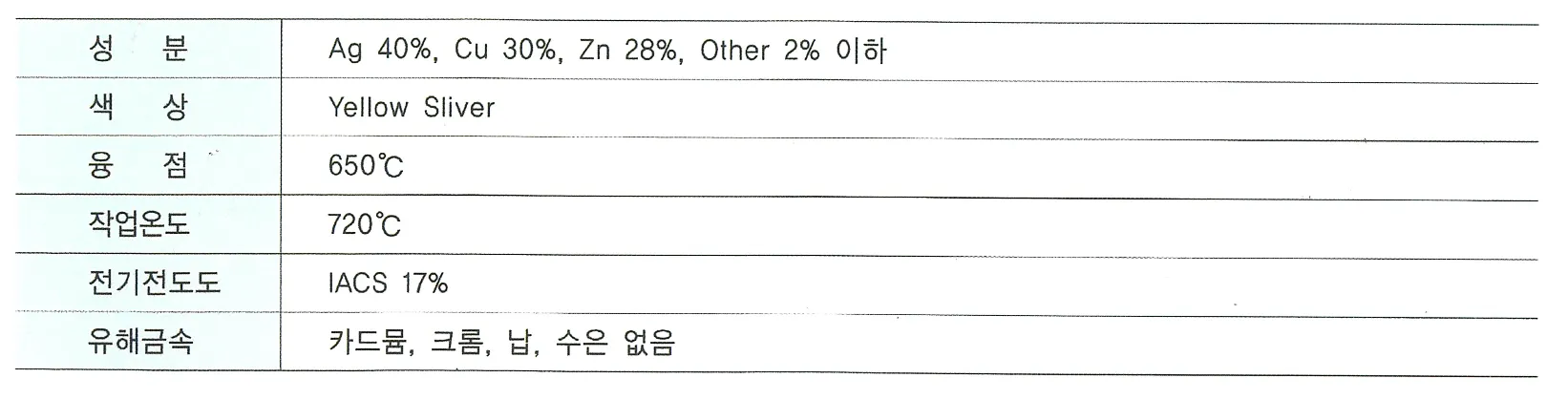

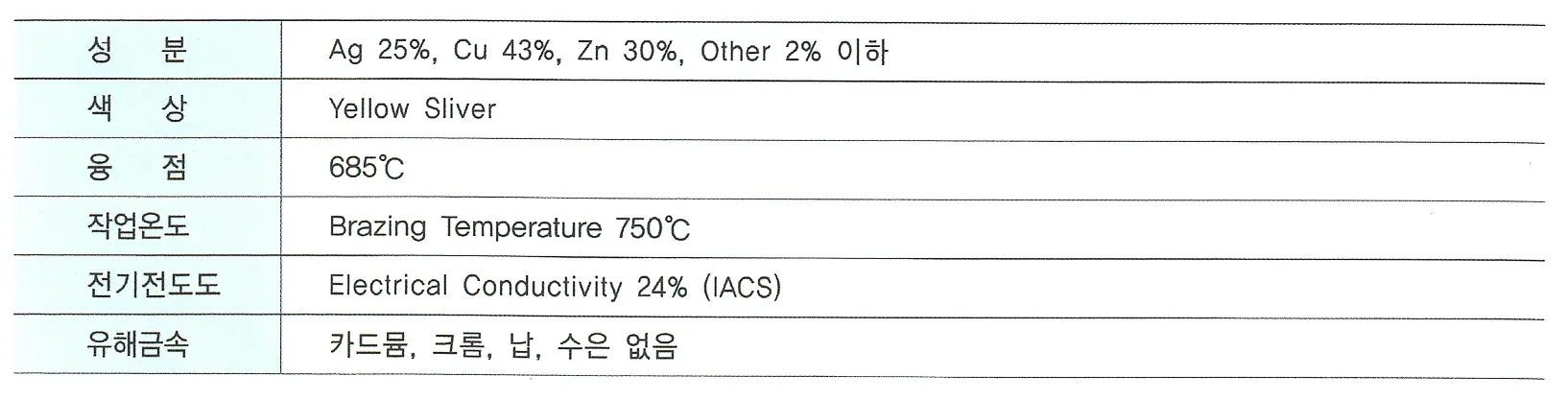

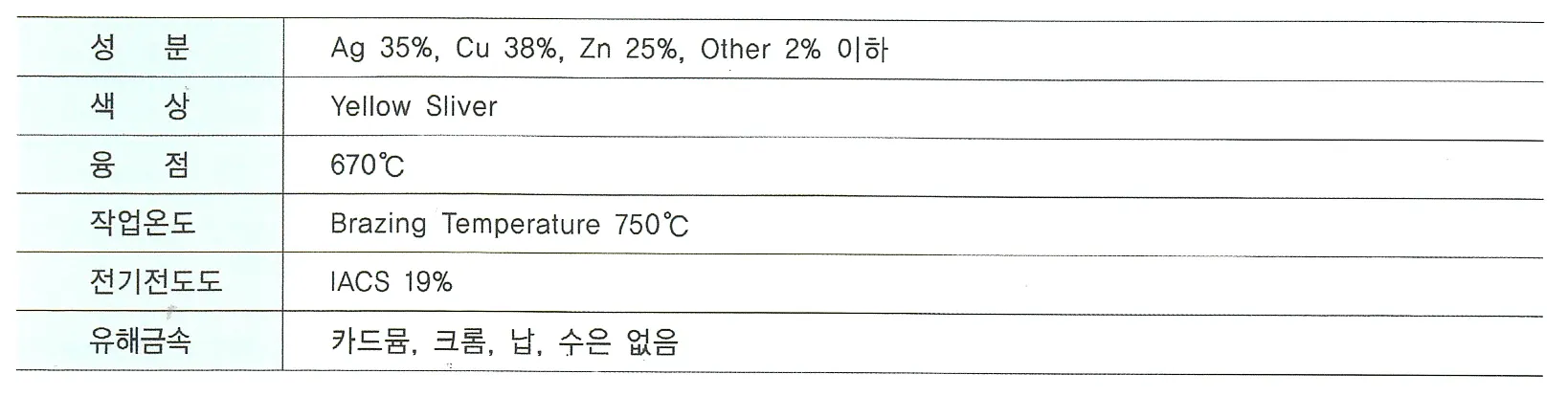

신 은합금용접봉 (New Silver Brazing Alloy)
SG- 25 (AWS Bag- 2, Ag 35% 대용)
SG-35(AWSBag-5, Ag45%대용)
SG-40 (AWS Bag -6, Ag50%대용)
제품규격

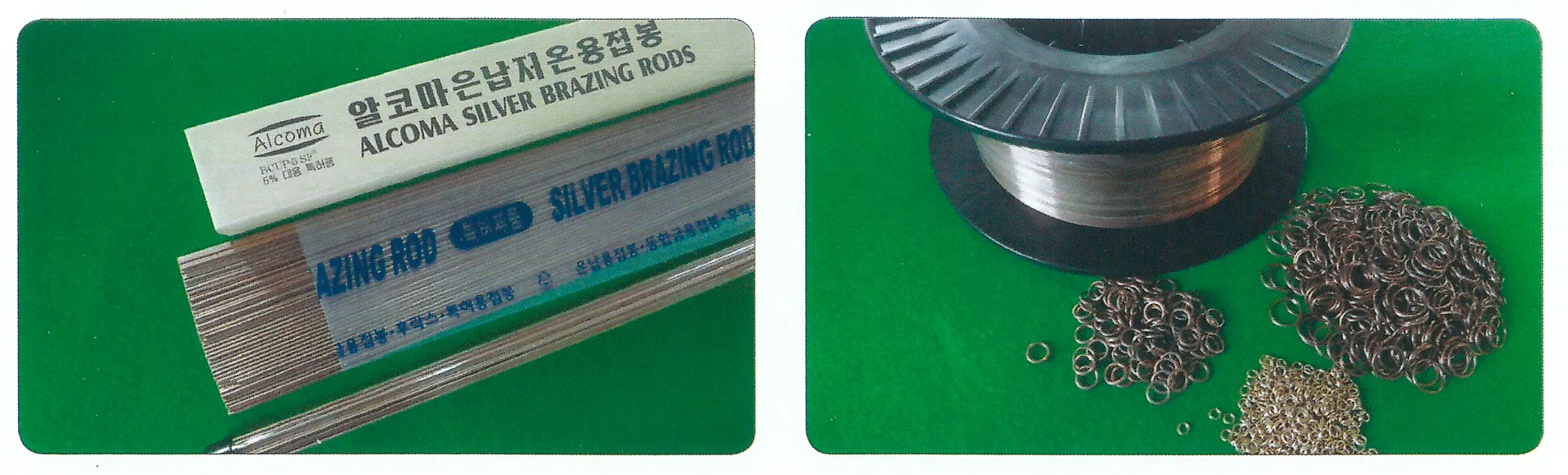

0.6mm~4.0mm Rod, Wire Bobbin, Ring
•
SF- 25, SF-35, SF- 40 의용접특성및시험결과
◦
기존용접봉에 은의 특성을 대체한 신합금으로 제조.
◦
기존은납용접봉의흐름성과용접특성등의품질저하가없음.
◦
밀짚구조형태로더욱견고한용접특성을보임.
◦
은함유량의감소로경제적으로비용절감에큰효과있음.

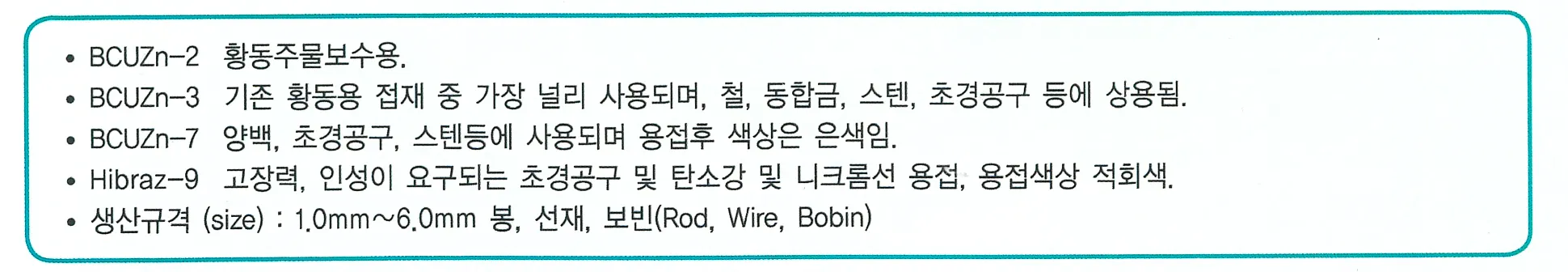

인청동 용접봉 및 황동 용접재
OCd, Hg Free

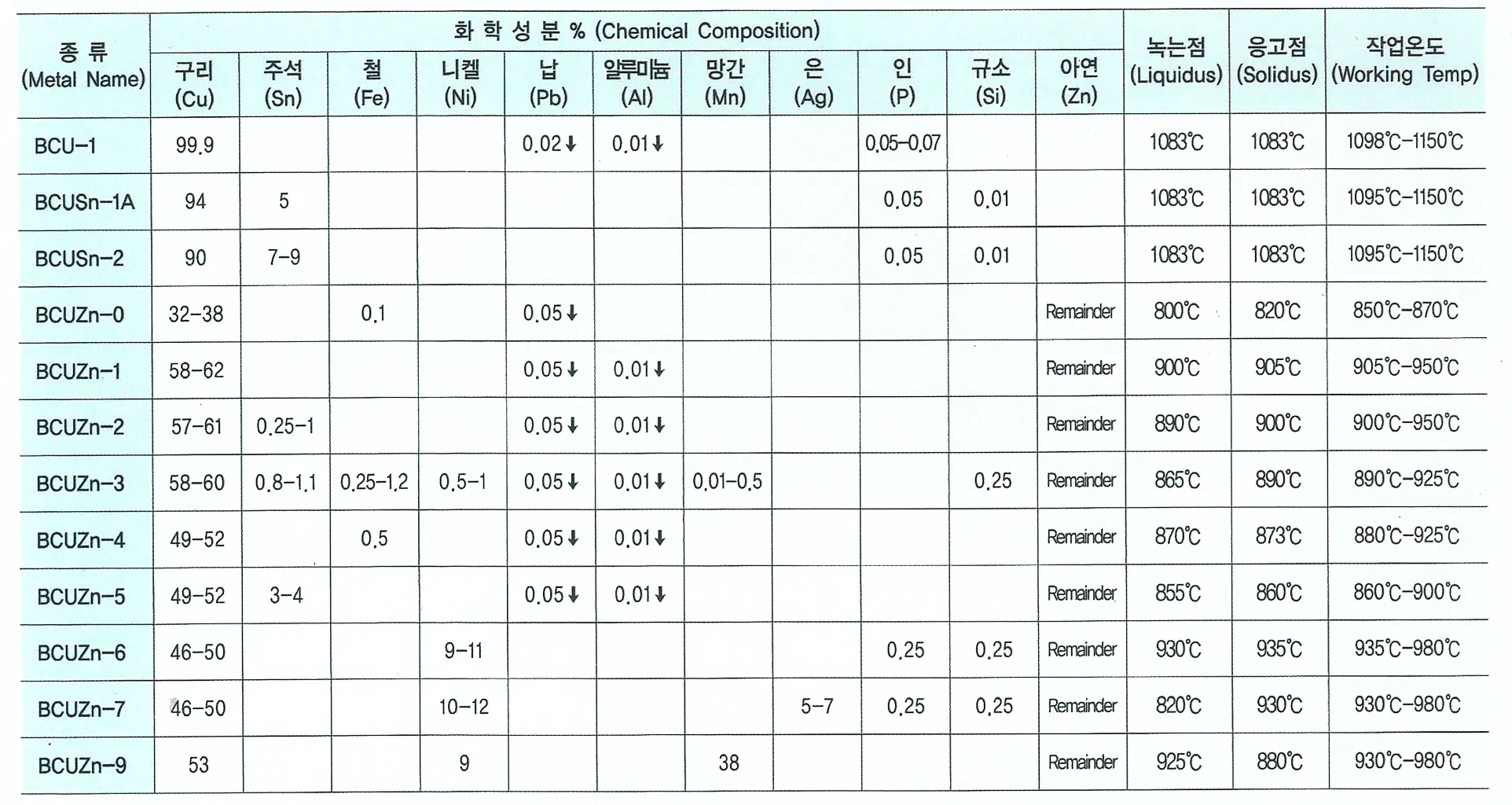

동합금 및 황동용접재의 특성
황동용접재란구리(50%~60%)와아연(35%~40%)합금으로주로철강재, 동, 동합금, 스텐에용접되며주석(Sn)을 첨가하여유동성을증가시키고, 니켈, 철, 망간, 은등을첨가하여기계특성, 모재와의 친화성등을 향상시킨합금입니다.
• 용접온도가고온시아연이증발되므로표면이거칠고핀홀이발생됩니다.
•용접시 후락스는 SILCO FLUX-B(고온용)을사용하여주십시오. TIG, MIG용접불가(BcU, Bcusn은가능)

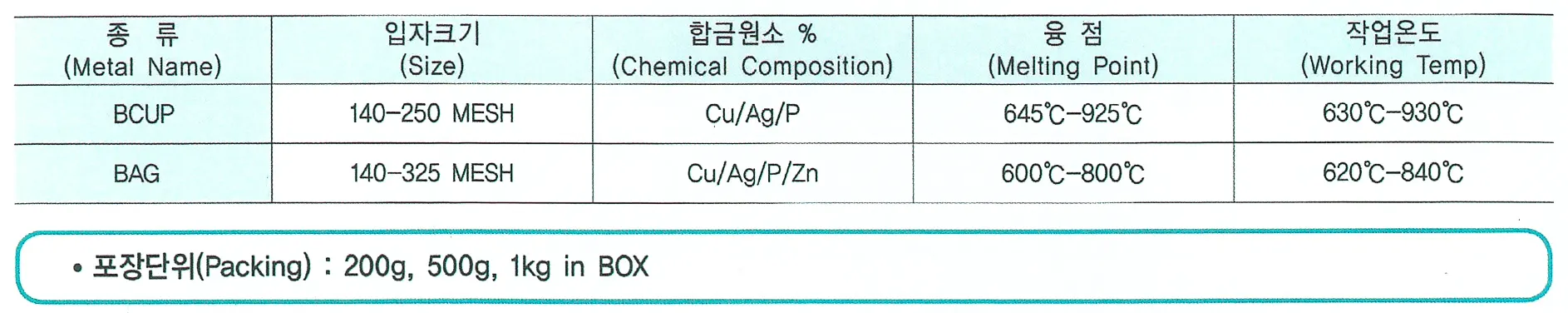

분말 용접재 (Brazing Powder)

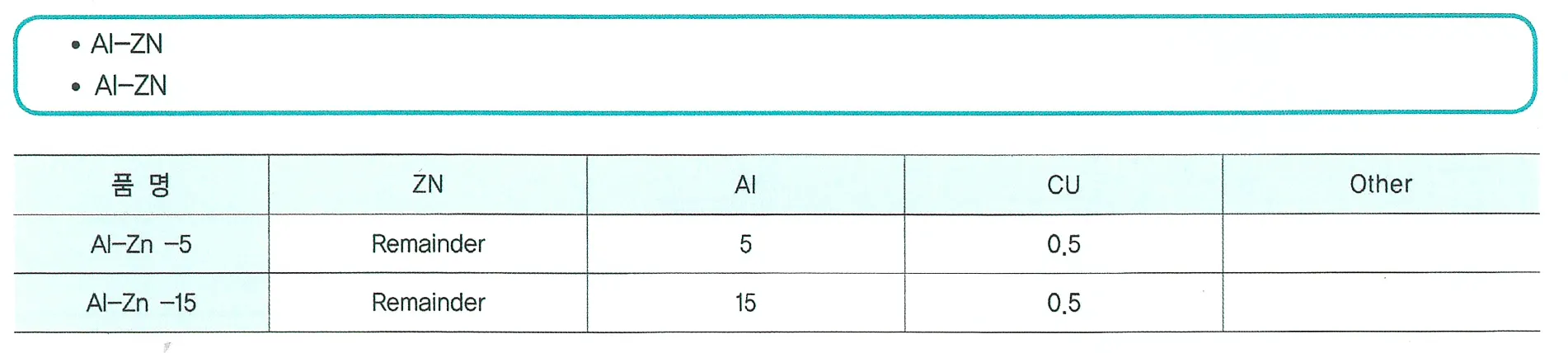

알루미늄 용재봉
주석 - 아연합금선 (Tin Zinc Alloy)

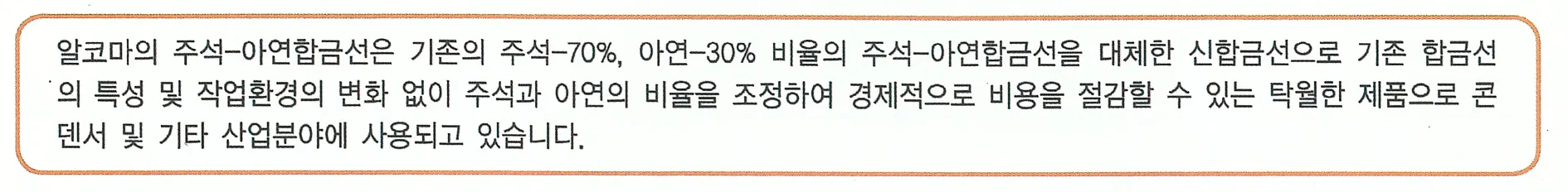

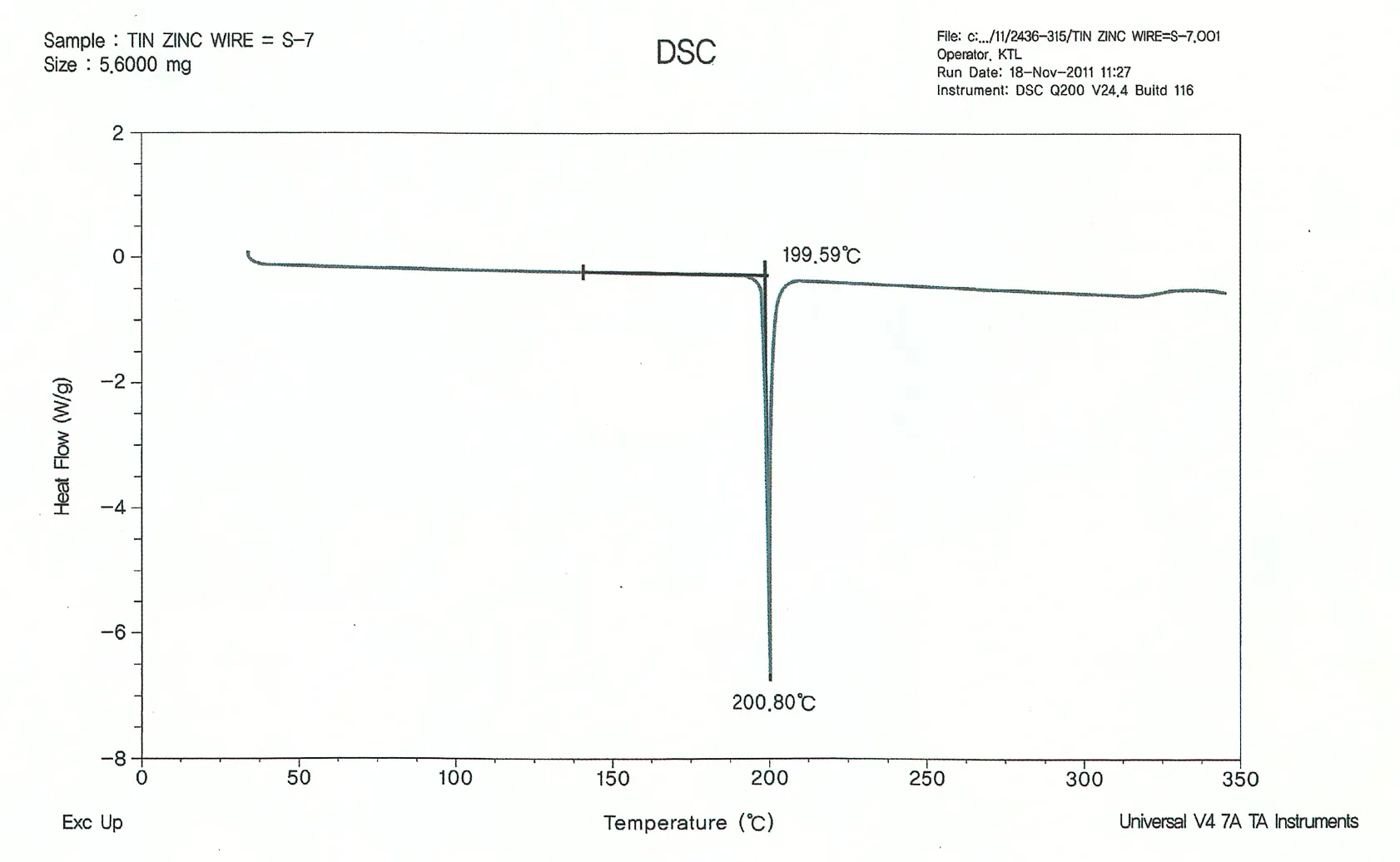

주석-아연합금선의 특성
제품규격
•
1,2mm ~ 3,0mm Wire, Drum, Bobbin
•
포장잔위(Packing) : 30kg, 50kg, 100kg ni Drum, 15kg Bobbin

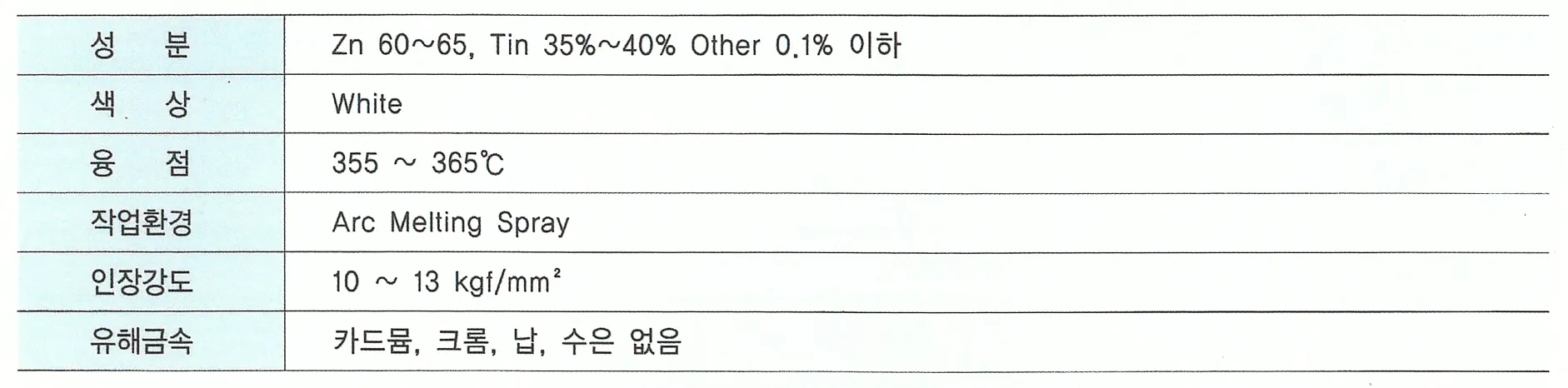

주석 아연합근선의 특성

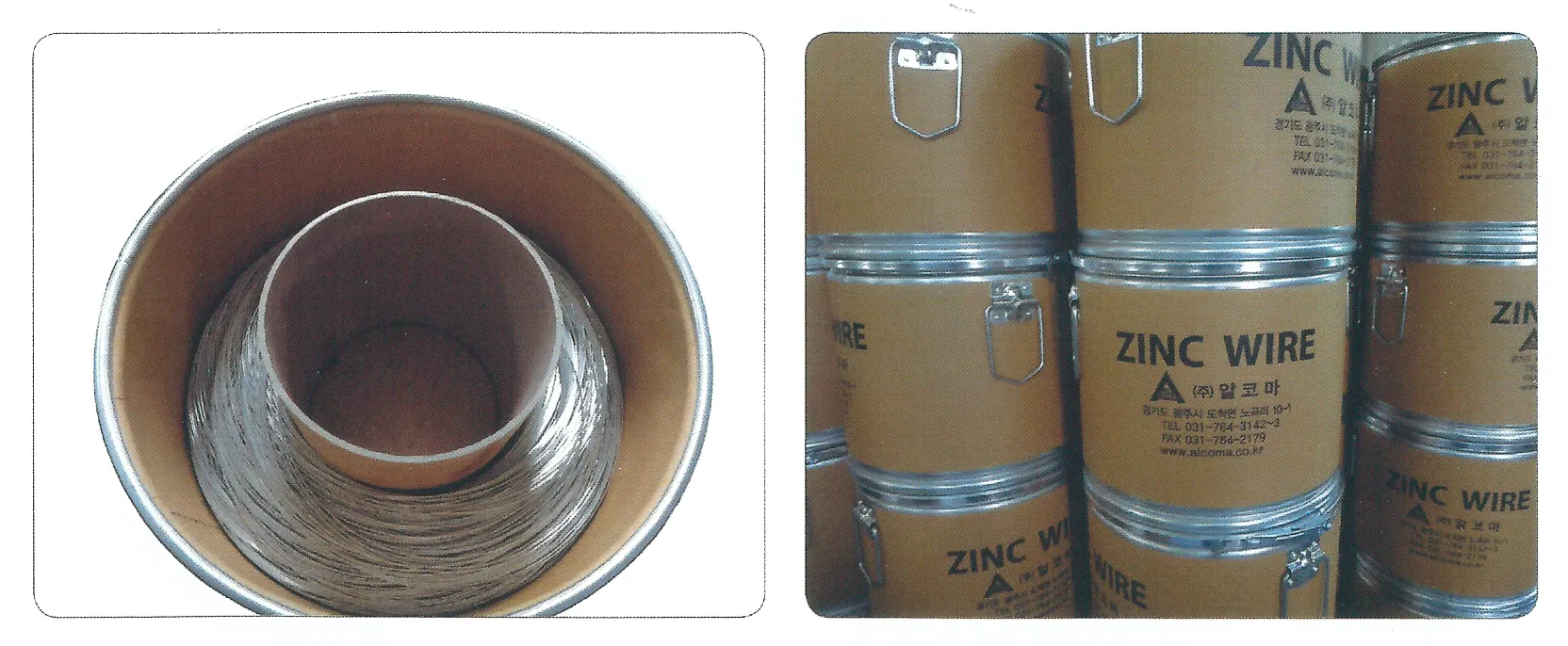

아연선 (Zinc Wire)

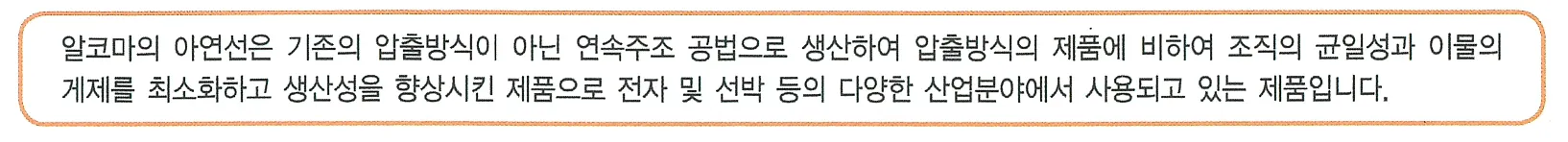

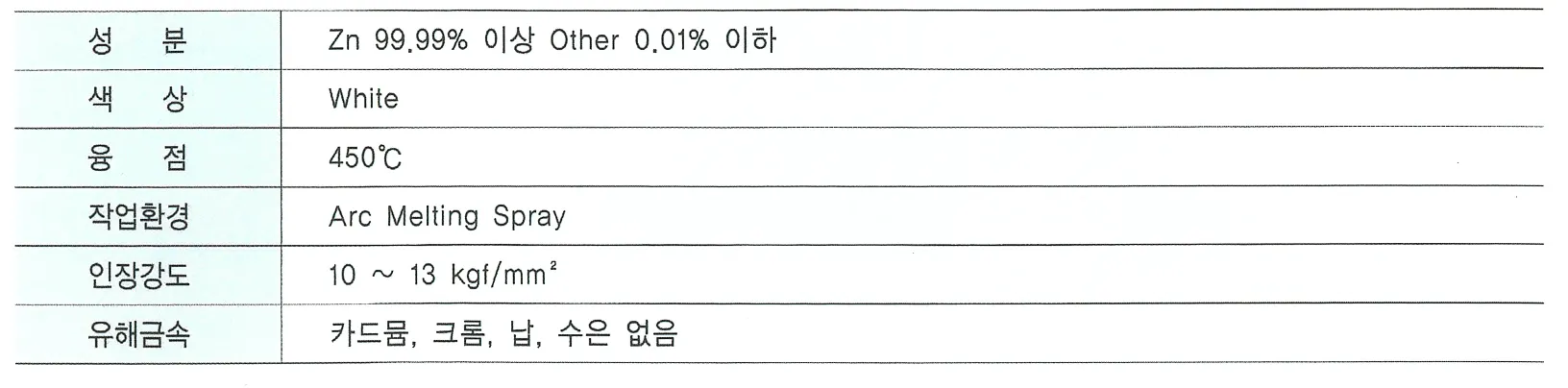

아연선의 특성
제품규격
•
1,2mm ~ 3.0mm Wire, Drum, Bobbin
•
포장단위(Packing): 30kg, 50kg, 100kg ni Drum, 15kg Bobbin
아 연 선
